技術領域・製品紹介
プラスチック成形

幅広い材料に対応した成形実績

汎用エンプラからスーパーエンプラまで、幅広い材料に対応したプラスチック成形実績があります。

薄肉成形品【 技術カテゴリー / 薄肉成形、プラスチック金型 】

製品紹介

薄肉成形品

寸法を安定的に捉える為、試作時より流動解析を用いたゲート形状シミュレーションの結果を元に試作型製作

金型の剛性確保、機構の見直しを実施


類似製品起ち上げ時、安定生産、成形サイクル短縮、ランナ部樹脂削減

技術

  • 流動解析による型構造
  • 厚さ0.2以下の薄肉成形
  • 樹脂PC(ポリカーボネート)
  • 金型的剛性
  • 高速射出成形機

エンプラ成形品【 技術カテゴリー / その他成形、プラスチック金型 】

製品紹介

エンプラ樹脂使用によるホットランナー使用、多数個取り(24個)成形

技術

  • エンジンプラスチック(変性PPEポリフェミレンエーテル)成形
  • ホットランナーによるランナーレス
  • 多数個(24個)取り成形

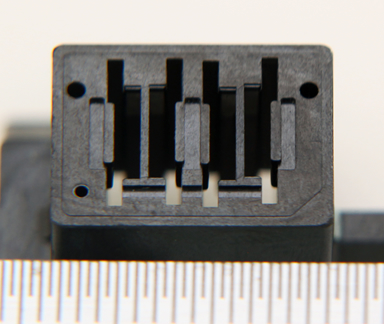

エンプラ成形品【 技術カテゴリー / その他成形、プラスチック金型 】

製品紹介

寸法精度が樹脂成形品においても±5ミクロンの寸法公差

金型精度による作り込みがカギ

技術

  • 量産加工精度 穴ピッチ±5ミクロン
  • スーパーエンプラ樹脂LCP(液晶ポリマー)

エンプラ成形品【 技術カテゴリー / その他成形、プラスチック金型 】

製品紹介

細穴多数穴品の成形

金型精度による作り込みがカギ

技術

  • φ2の円錐形状にφ0.2×24穴(MAX)
  • バリ規格25ミクロン以下の多数個取り(8個)

エラストマー成形品【 技術カテゴリー / その他成形、プラスチック金型 】

製品紹介

液体漏れ封止機能の為、エラストマー樹脂を使用

多数個取り成形品

技術

  • TPE(エラストマー)での多数個(24個)取り成形
  • 0.001精度の管理項目あり

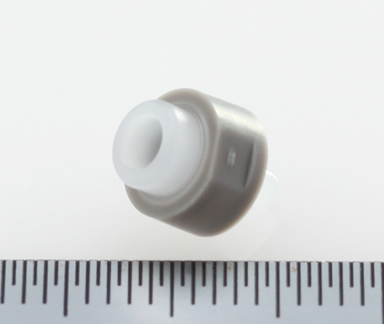

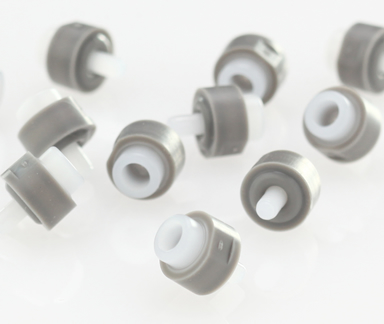

二色成形品【 技術カテゴリー / 異材成形、プラスチック金型 】

製品紹介

二色成形品
樹脂PP(ポリプロピレン)とTPE(エラストマー)の複合部品

液体漏れ封止機能を持つ部品で有り、シール部はエラストマー樹脂、駆動を伴う他部品との接触部は強度が必要となるためPP樹脂を使用した異材(二色)成形部品

技術

  • 二色成形用金型技術
  • TPE/PPの二色成形
  • 多数個(24個)取り成形

歯車部品【 技術カテゴリー / その他成形、プラスチック金型 】

製品紹介

製品機能的に送り精度向上が不可欠であり、歯車噛合い精度0級、1級成形品を量産

技術

  • 歯車精度0級、1級の複合歯車
  • 噛み合い精度【高】
  • POM

ネジ抜き成形【 技術カテゴリー / その他成形、プラスチック金型 】

製品紹介

モーターレス金型機構により、コアを回転させてネジ抜き成形

技術

  • 特殊な金型:モーターレスのネジ抜き機構

樹脂バネ品【 技術カテゴリー / その他成形、プラスチック金型 】

製品紹介

VA提案の活動
顧客製品の機能部品に対する提案の一貫として、金属バネ部品を樹脂化提案

樹脂メーカーとのタイアップによる具現化に向けた多角的な検証

技術

  • 樹脂(POMポリアセタール、PBTポリブチレンテレフタレート、PPポリプロピレン)

お気軽にお問い合わせください。技術・製品についてのお問い合わせはこちら
